Инструкция к монетоприемнику VN-5

Монетоприёмник VN-5


Общие характеристики:
1. Монетоприёмник универсальный (мультимонетный)
2. VN-5 - жетонный механизм способный принимать до 12 типов монет, что позволяет запрограммировать монетоприемник на все распространенные монеты и жетоны из находящихся в обращении
3. Монетоприемник оборудован дисплеем для дополнительного удобства при изменении настроек.

Технические характеристики:
1. Питание: DC12 В
2. Энергопотребление: Режим ожидания: 0.1A,  Максимальное: 0.5A.
3. Температурный режим при работе устройства: -10  ~ +70 .
4. Допустимая температура окружающей среды при хранении: -20  ~ +80 .
5. Допустимая влажность окружающей среды: 30% ~ 85% (без образования конденсата).
6. Диаметр принимаемых монет: от 16 мм до 32.5 мм.
7. Толщина принимаемых монет: 1.0 мм до 3.4 мм
8. Для упрощения процедуры программирования устройство оборудовано световым дисплеем, для программирования НЕ требуется компьютер, все данные можно вносить непосредственно у аппарата.
9. Присутствует функция запрета на приём монет по сигналу от автомата.
10. При приёме монеты на дисплее высвечивается на 1 секунду её стоимость

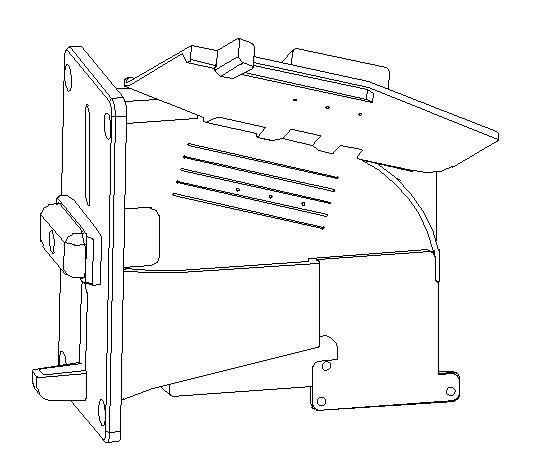

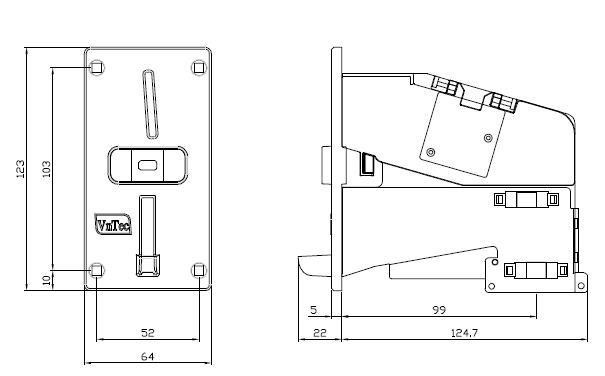

Габариты устройства:

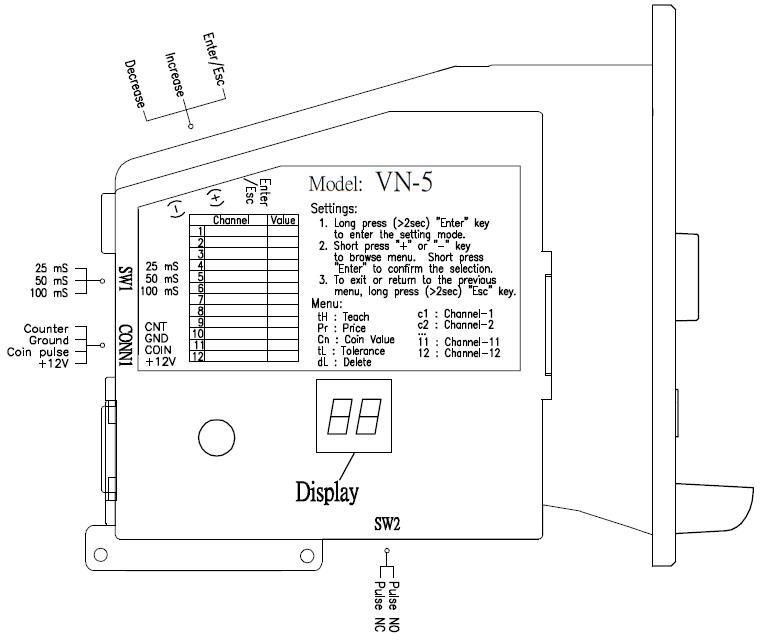

Расположение переключателей и разъёмов подключения:



1. Переключатель SW2 отвечает за передачу импульса:
Для работы аппарата (передачи импульсов) необходимо положение “NO”
NO (Normal Open) – контакт открыт
NC (Normal Close) – контакт замкнут
2. Переключатель SW1 отвечает за длительность импульса: 25мс, 50 мс, 100 мс.

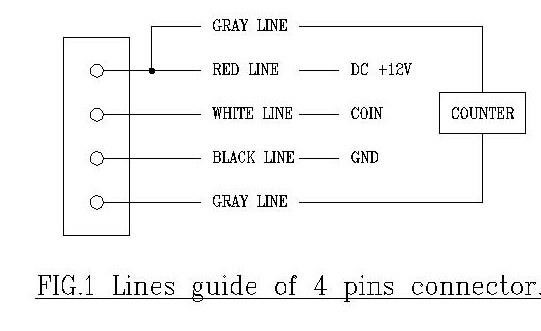

3. На схеме CONN1 показана схема подключения устройства к аппарату и источнику питания:




Устранение неполадок:

1. Застряла монета:
(1) Нажав кнопку, приоткройте боковину и поднимите её дальше рукой (максимально допустимый угол поднятия боковины - 90°).
(2) Удалите грязь и мусор, мешающие прохождению монеты; используя сухую чистую ткань, протрите внутренние поверхности устройства.



2. Монета не принимается:
(1) Проверьте подаётся ли питание (12 В, постоянное напряжение).
(2) Проверьте, запрограммирован ли монетный механизм на приём этого номинала монет?
(3) Проверьте уровень чувствительности (ТОЛЕРАНТНОСТЬ) при проверке монеты. При высоком значении некоторые монеты могут не приниматься.
(4) Если после всех этих действий монеты по-прежнему не принимаются, обратитесь в сервисный центр.

3. Некорректное количество импульсов:
(1) Проверьте, стоит ли переключатель SW2 в положении “NO” (Normal Open).
(2) При помощи переключателя SW1 (25 мс/50 мс/100 мс) выберите скорость импульса приемлемую для корректной работы автомата.
(3) Проверьте программные установки устройства (правильно ли задано количество импульсов на конкретный номинал монеты).
(4) Если после всех этих действий количество импульсов по-прежнему некорректное, обратитесь в сервисный центр.





Инструкция по настройке и программированию VN-5

A. 3 функциональные кнопки:
1. “Ent/Esc”: Ввод данных/подтверждение, выход из меню.
2. “+”:  добавить .
3. . “-”: убавить.

B. Управление кнопкой “Enter/Esc”:
a. При нажатии и удерживании (>=2 секунды):
   1. В режиме работы (приёма жетонов и монет): вход в основное меню настроек.
   2. Возврат в предыдущее меню. Если кнопка зажата надолго при нахождении в основном меню, происходит возврат в режим работы (приёма монет).
b. Короткое нажатие (<2 секунды, достаточно нажатия длительностью 0.1 ~ 0.5 секунды) в основном меню и подменю: Выбор / подтверждение

C. Структура меню:

Основное меню  Уровень 1 ( Main menu)	Уровень 2	Уровень 3	Уровень 4
tH (Teach - обучение)	Выбор канала (с = channel):  c1 - (c)12	Установка стоимости монеты:       0 - 255	Проброс 6 монет: 00 – 05 (светодиод должен начать мигать)
Pr (Price - цена)	Установка «стоимости» импульса (Х рублей = 1 импульс):   0 – 255
Cn (Change Coin Value – изменение стоимости монеты)	Выбор канала:       c1 - (c)12	Новое значение:           0 - 255
tL (Толерантность – уровень чувствительности при приёме)**	Выбор канала:       c1 - (c)12	Выбор предела   чувствительности:  t1 - t6	Смена значения:   0 - 15
dL (Delete – удаление/отключение канала)		Выбор канала: c1 - (c)12	0- Канал активен       1- Канал заблокирован
In (inhibit – запрет на приём монет по сигналу от автомата)	Hi-сигнал высок. Lo – сигнал низк. no – выкл.


** - Чем меньше это значение, тем выше чувствительность приема и соответственно уровень приема монет ниже.


D. Каналы (Channels):
  В монетоприёмнике VN-5 имеется всего 12 каналов, каналы пронумерованы следующим образом: c1, c2, c3, c4, c5, c6, c7, c8, c9, 10, 11, 12.

E. Уровень чувствительности (Толерантность):
В настройках монетоприёмника имеется 6 уровней приёма: t1, t2, t3, t4, t5, t6:
- Чем выше значение, тем ниже будет уровень чувствительности, больше монет принимается (однако и выше вероятность того, что могут быть приняты монеты отличные от запрограммированных на данный канал).
- Чем ниже значение, тем выше будет уровень чувствительности, т.е. некоторые монеты одного номинала будут приниматься, а некоторые нет (в зависимости от таких характеристик как – состав металла, год изготовления, размеры и вес).

F. Управление и настройки:
1. удерживание (>=2 секунды)  кнопки “Ent” переводит монетоприёмник в режим изменения настроек.
2. для перемещения по пунктам основного меню воспользуйтесь кнопками «+» и «-»:
tH (Teach - обучение)
Pr (Price - цена)
Cn (Change Coin Value – изменение стоимости монеты)
tL (Толерантность – уровень чувствительности при приёме монет)
dL (Delete - удаление)
In (inhibit – запрет на приём монет по сигналу от автомата)
3. Кнопку “Ent” следует нажимать при утверждении выбора.

Пример 1.  Нужно добавить на 2 канал монету номиналом 5 рублей

4. Нажмите и удерживайте (>2 сек.) “Ent”.
5. Выберите в основном меню пункт “Teach(tH)”, нажать коротко “Ent”. На дисплее появится подменю с данными о каналах (начинается со значения “c1”).
6. Нажмите “+” и перейдёте в подменю “c2”, нажмите “Ent” для выбора этого подпункта. После этого вы переходите в подменю “Coin Value” (изменение стоимости монеты).
7. Допустим, по умолчанию стоимость 1 монеты (1 рубль) = 1 импульс, жмите “+” (значения будут меняться сл. образом 1 -> 2 -> 3 ->4 ->5) , пока на экране не появится “5”.
  Нажмите “Ent” , подтвердив тем самым стоимость монеты “5”. На дисплее заморгает “00”.
8. Пробросьте 6 монет достоинством 5 руб. для обучения жетонного механизма. После того как будет принята 6 монета произойдёт автоматический возврат в меню “c2”.
9. Нажмите и удерживайте (>2 сек.) “Esc”: вы перейдёте из подменю “c2” в основное меню к функции “tH”.
10. Нажмите и удерживайте  (>2 сек.) “Esc” повторно: устройство будет переведено в режим работы (приёма монет).


Пример 2.  Задача: изменить стоимость импульса с “1” до “5”.
1. Нажмите и удерживайте (>2 сек.) “Ent”, монетоприёмник перейдёт в режим программирования (основное меню настроек). На дисплее загорится “tH”.
2. Нажмите “+”  вы перейдёте к меню “Pr(Price)”. Нажмите “Ent”, на дисплее высветится  “1”.
3. Жмите “+” key (1 -> 2 -> 3 ->4 ->5) пока на дисплее не появится “5.
    Нажмите “Ent”, после этого вы снова переходите в меню “Pr”.
4. Нажмите и удерживайте (>2 сек.) “Esc”, после этого монетоприёмник будет готов принимать монеты

Пример 3. Изменить значение стоимости канала 2 с “5” до “10”.
1. Нажмите и удерживайте (>2 Sec) “Ent” монетоприёмник перейдёт в режим программирования (основное меню настроек). На дисплее загорится “tH”.
2. Нажмите “+” key (tH -> Pr -> Cn) вы переходите в подменю “Cn(Coin Value)”. Нажмите “Ent” для изменения значения, вы переходите в подменю “c1”.
3. Нажмите “+” и перейдёте в подменю “c2”, нажмите “Ent” для изменения значения. “5”.
4. Нажмите “+” key (5 -> 6 ->7 -> 8 -> 9 -> 10) для изменения значения стоимости до “10”.
    Нажмите “Ent” для изменения значения, вы перейдёте из подменю “c1”.
5. Нажмите и удерживайте (>2 Sec) “Esc”: переход из“c2” -> “Cn”.
6. Нажмите и удерживайте (>2 Sec) “Esc” повторно: устройство будет переведено в режим работы (приёма монет)

Пример 4. Изменить толерантность приёма канала -2. Толерантность Tol-3 канала-2 с “5” до “7”.
1. Нажмите и удерживайте (>2 Sec) “Ent” key для входа в меню настроек. На дисплее загорится “tH”.
2. Нажмите “+” (tH -> Pr -> Cn -> tL) для перехода в пункт “tL” (Толерантность)”.   Нажмите “Ent” для входа в меню “c1”. Нажмите “+” для перехода на канал-2 “c2”.
3. Нажмите “+” (t1 -> t2 -> t3) остановитесь в пункте “t3(Толерантность-3)”, нажмите “Ent” для изменения значения. Высветится толерантность “5” для t3.
4. Нажмите “+” для изменения толерантности (05 -> 06 -> 07) остановитесь на значении “07”. Нажмите “Ent” для изменения значения, следующим пунктом меню будет“t4”.
5. Нажмите и удерживайте (>2 Sec) “Esc”: “t4” -> “c2”.
6. Нажмите и удерживайте (>2 Sec) “Esc”: “c2” -> “tL”.
7. Нажмите и удерживайте (>2 Sec) “Esc”: повторно: устройство будет переведено в режим работы (приёма монет)
Примечание: увеличение толерантности увеличивает вероятность приёма фальшивых монет.
